Схема распайки переходника COM-UART(замена глючного USB на Com порт)

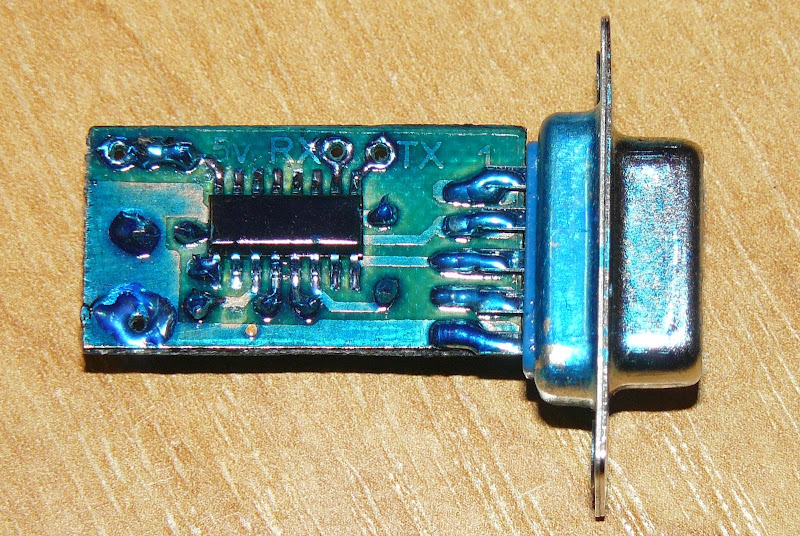

Прилетел новый конвертер, на плате обозначены места для пайки rx, tx и один вывод не обозначен.
tx конвертера надо припаять к rx COM-порта rx конвертера надо припаять к tx COM-порта третий вывод - общая земля. верна ли данная схема? Также неизвестны параметры COM порта. Какую следует установить скорость, чётность и т.д. заранее спасибо |
|
|
|
12.11.2010, 20:50
|
| spirit_of_mind |
|
Это сообщение было удалено Odmin.
|
|
13.11.2010, 01:13
|
| spirit_of_mind |
|
Это сообщение было удалено Odmin.
|
|
13.11.2010, 20:18
|
#2 |
|
Местный
Регистрация: 14.06.2010
Адрес: Минск, Беларусь
Сообщений: 47
|
 это какая версия? |
|
|
|
|
14.11.2010, 16:32
|
| spirit_of_mind |
|
Это сообщение было удалено Odmin.
|
|
14.11.2010, 18:06
|
#3 |
|
Супер-модератор
Регистрация: 08.09.2009
Сообщений: 3,117
|
Все - понял о чем речь! - сейчас скину схемку

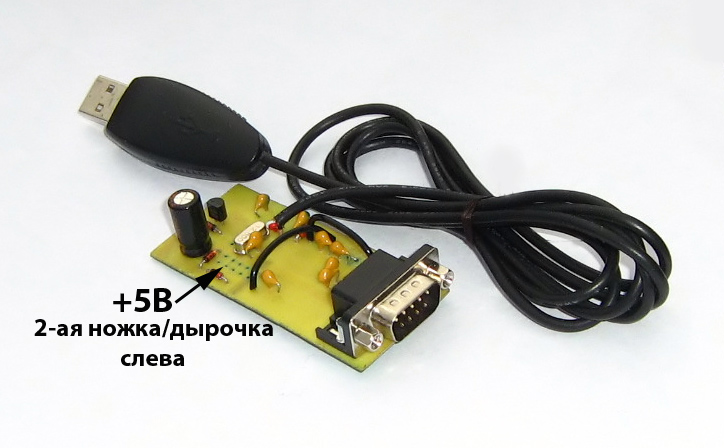

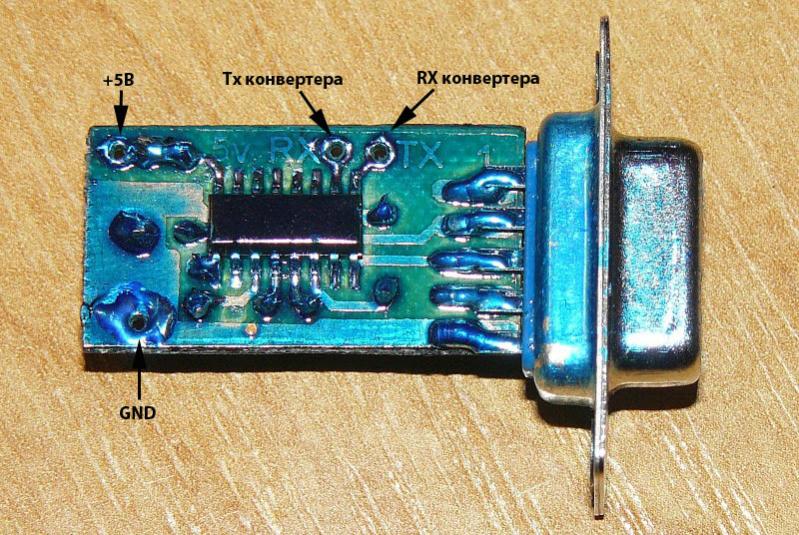

 Так получается правильно все написали - rx на tx, tx на rx (на плате конвертера VAF/MAF со стороны фольги подписаны) , черный провод датакабеля на конвертер - это земля - подключается к gnd переходника COM-UART. Еще нужно питание +5в - берется с сервисного разъема Если смотреть на плату сверху ,а 9-ти контактный разъем для подключения маф, ваф и т.п. находится справа , то +5в берется со второй слева дырочки или ножки сервсного разъема(если установлен) Затем переходник COM-UART сажаем в термоусадку и конвертер можно подключать к COM порту или переходникам USB-COM Программа сама настроит скорость и параметры порта Последний раз редактировалось Pin; 23.11.2010 в 13:31. |
|
|
|
|
21.11.2010, 02:58
|
#4 | |
|
Новичок
Регистрация: 03.06.2010
Сообщений: 13
|
Цитата:
|
|
|
|
|
|
21.11.2010, 11:28
|
#5 |
|
Супер-модератор
Регистрация: 08.09.2009
Сообщений: 3,117
|
romaroma Фото скиньте именно вашего конвертера что и к какой ноге припаиваете
|
|
|
|
|
22.11.2010, 16:47
|
#6 | |
|
Новичок
Регистрация: 03.06.2010
Сообщений: 13
|
Цитата:
|
|
|
|
|
|
23.11.2010, 14:01
|
#7 |
|
Супер-модератор
Регистрация: 08.09.2009
Сообщений: 3,117
|
romaroma Вы не внимательно прочитали - выделил красным выше " ко второй ножке слева " , а не к третьей
То, куда вы подключаете - это сброс процессора - конечно ничего не будет работать !
|
|
|
|
|
24.11.2010, 01:41
|
#8 |
|
Новичок
Регистрация: 03.06.2010
Сообщений: 13
|
точно, прогнал
|
|
|
|
|
27.11.2010, 17:43
|
#9 |
|
Местный
Регистрация: 14.06.2010
Адрес: Минск, Беларусь
Сообщений: 47
|
подключил как написал Pin и о чудо
оно заработало спасибо |
|
|
|
