Какие-то ненадежные эти все usb-com...

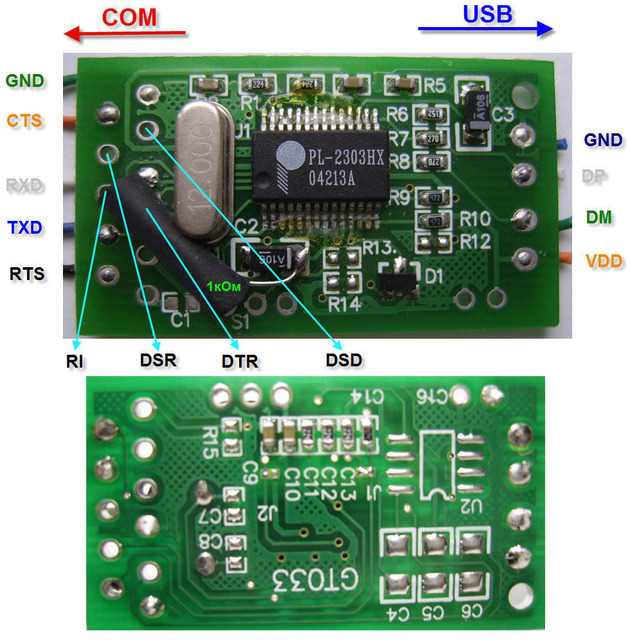

Нашел кабель для старых сименсов на PL-2303. "DataCable USB DCA-510" какой-то, внутри в коробочке плата как на картинке.
Разобрался где RxD/TxD/GND, подключил, работает, винда не падает.
Зацепил последовательно нулевик, пленочный и лопату, понастраивал, поездил...
И через полчаса-час езды с ним этот PL-2303 благополучно сдох.

Сам конвертер работает, но пока отключил, ни газоанализатора ни широкополосника под рукой нету, не хочу на глаз экспериментировать. Да и недонастроил, работать стало ровнее, дерготни внизу как на лопате нету, но ехать стало хуже.

А вообще посмотрел что у меня лопата выдает... Внизу вообще что попало, скачет туда-сюда, видимо дорожке уже совсем плохо.

[Pin]

spirit_of_mind

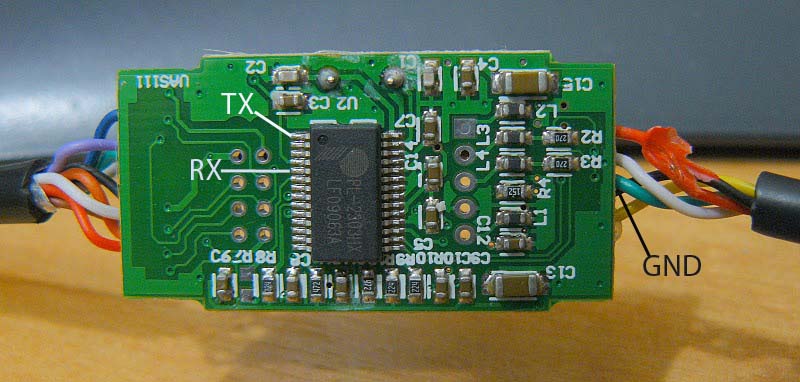

Отрезаете провод от USB который идет в комплекте с конвертером Pilot, практически у самой коробочки. Зачищаете - вам нужны синий , зеленый и черный провода.

Синий подпаивается к 1-ой ножке pl2303 - это TX
Зеленый к 5-ой ножке pl2303 - это RX
Черный подпаивается к черному проводу идущему со стороны разъема USB вашего конвертера USB-COM - это GND ( земля)


romaroma

Сами плки редко дохнут . Посмотрите - надежно ли она припаяна- может быть непропай по ногам. А также проверьте тестером шнурок от usb разъема до платы с plкой.

Для настройки конвертера ШИРОКОПОЛОСНЫЙ ЛЯМБДА ЗОНД НЕ НУЖЕН!!!- достаточно обычного , того что установлен на машине . Главное чтобы он был рабочий и не тормозил

Если не сложно скиньте лог и табличку - я погляжу чего там у вас происходит

[romaroma]

Сообщение от Pin

Сами плки редко дохнут . Посмотрите - надежно ли она припаяна- может быть непропай по ногам. А также проверьте тестером шнурок от usb разъема до платы с plкой.

Может... Он сначала начал мусорить в порт (как будто он мышь, двигать курсором, кнопки нажимать ), потом перестал определяться (стал выдавать что он VID000&PID000), а потом вообще ноль реакции на него. Так что непохоже на неконтакт.
Я вот думаю, а не перегревается ли он? Ставил в пластиковом коробке слева от расходомера у стакана.

Сообщение от Pin

Для настройки конвертера ШИРОКОПОЛОСНЫЙ ЛЯМБДА ЗОНД НЕ НУЖЕН!!!- достаточно обычного , того что установлен на машине . Главное чтобы он был рабочий и не тормозил

Так обычный-же показывает 0.1В или 0.9В, собственно где-то так и есть. На холостых 0.9, добавляешь - стоит 0.9, отпустил - 0.1, затем обратно на 0.9 возвращается. Это "универсальный" бошевский.

Сообщение от Pin

Если не сложно скиньте лог и табличку - я погляжу чего там у вас происходит

Да я недонастроил, а лог не сохранял. Табличку прислать пока не могу, ноут не здесь, так по памяти 2 нижние строки по 13, потом в течении двух-трех строк быстро вверх и дальше можно сказать 1:1. Это я руками уже ее примерно добил, т.к. лопата по показаниям скачет на одних и тех-же положениях, то ли дорожке дрова то ли пыль толи еще чего, а живого найти не получается.
Но это явно неправильно, даже так носом слышно что угар воняет да и ехать стала похуже.

[Pin]

Похоже глюк кабеля , от перегрева так не глючит

Так обычный-же показывает 0.1В или 0.9В, собственно где-то так и есть. На холостых 0.9, добавляешь - стоит 0.9, отпустил - 0.1, затем обратно на 0.9 возвращается. Это "универсальный" бошевский.

Вам нужно поймать уровень 0.5-0.8В- это лучший вариант, в крайнем случае что-то среднее между 0.1 и 0.9 , не важно какое значение лишь бы было между. Поскольку 0.1в и 0.9в - это предельные границы для обычного лямбда зонда. Так вот используя широкополосник инновейтовский , если все точно настроить, все приходит к уровню 0.5-0.8в для обычного гражданского мотора , как оно и должно быть такчо тратиться на покупку ШП лямбды нет смысла, вы же не турбо отстраиваете Повторюсь- важно чтобы стандартный бошевский лямбдазонд был в рабочем состоянии, его более чем достаточно для настройки обычных авто

Вот теперь смотрите - у вас на холостых 0.9 добавляешь - также и стоит, это указывает на явное переобогащение смеси. Должно быть 0.5-0.8, а при педалировании либо обогащение до 0.9 либо кратковременное обеднение а затем обогащение. То что при полном отпускании педали газа на оборотах больше 2000 происходит обеднение - нормальная реакция, поскольку это режим принудительного хх.

[spirit_of_mind]

а можно ли в моём случае взять тх и рх непосредственно с ком порта?
боюсь не смогу припаяться к такой тоненькой ножке не задев остальные

[Pin]

spirit_of_mind
Прямо с com взять нельзя - сигнал инвертирован и имеет уровень+/-12в. Для того чтобы взять прямо с COM нужен преобразователь на max232.
У вас в городе есть ремонт сотовых телефонов ? - любой мастер паяльной станцией за пару минут припаяет и, я думаю, что вряд ли это будет стоить больше 50-100 рублей - там всего 3 провода.

[spirit_of_mind]

Сообщение от Pin

spirit_of_mind
Отрезаете провод от USB который идет в комплекте с конвертером Pilot, практически у самой коробочки. Зачищаете - вам нужны синий , зеленый и черный провода.

Синий подпаивается к 1-ой ножке pl2303 - это TX
Зеленый к 5-ой ножке pl2303 - это RX
Черный подпаивается к черному проводу идущему со стороны разъема USB вашего конвертера USB-COM - это GND ( земля)
Вложение 46
)

припаял синий к первой ножке
зелёный к 5ой ножке
чёрный-к чёрному

и заметил что синий провод на плате конвертера обазначен как RX
а зелёный как TX - это так и должно быть?

после проделанных процедур программа конвертер не обнаружила

[Pin]

spirit_of_mind
Все верно - RX контроллера на TX Pl2303, TX на RX.

Сам переходник на pl2303 рабочий ? проверка - выпаять из конвертера синий и зеленый провода и соединить их между собой , запустить гипертерминал, выбрать прот , настройки "9600 8 n1 аппаратное " и попробовать печатать на клавиатуре. Если ничего не видно - значит проблема в коробочке, или не туда припаяли или сопля висит где-то .

[spirit_of_mind]

Сообщение от Pin

spirit_of_mind
Все верно - RX контроллера на TX Pl2303, TX на RX.

Сам переходник на pl2303 рабочий ? проверка - выпаять из конвертера синий и зеленый провода и соединить их между собой , запустить гипертерминал, выбрать прот , настройки "9600 8 n1 аппаратное " и попробовать печатать на клавиатуре. Если ничего не видно - значит проблема в коробочке, или не туда припаяли или сопля висит где-то .

проверил другим образом - отпаял провода пролифика оставил только аркмикро - аркмикро ожил.


отпаял 2 провода сигнальных аркмикро - запустил конфигуратор - выбрал ком порт пролифика и конфигуратор завис - через пару минут последовал синий экран...

[Pin]

ну акрмикро само сабой от конвертера отпаять нужно было Теперь пролифик отдельно проверьте , как выше описано.
